一、项目概述

随着智慧园区、智能楼宇的快速发展，弱电门禁管理与车辆管理系统已成为现代化安防体系的核心组成部分。本方案旨在构建一套集人员通道管理、车辆出入控制、访客预约、电梯联动、视频监控及数据统计分析于一体的综合管理平台，实现“人、车、物”的智能化管控，提升园区安全等级与通行效率。

二、设计目标与原则

2.1 设计目标

• 一体化管理：人员门禁与车辆管理共用同一平台，数据互通，统一授权。
• 高安全性：采用生物识别、加密卡、车牌识别等多重验证手段，防止尾随与盗刷。
• 高便捷性：支持无感通行、远程预约、移动端管理，减少人工干预。
• 可扩展性：系统预留标准接口，便于未来接入梯控、消费、考勤、巡更等子系统。

2.2 设计原则

• 先进性：选用主流成熟技术，兼顾未来5-8年发展需求。
• 可靠性：关键设备冗余备份，网络链路离线可用。
• 经济性：按需配置，避免过度设计，降低运维成本。
• 合规性：符合《出入口控制系统工程设计规范》GB 50396等国家标准。

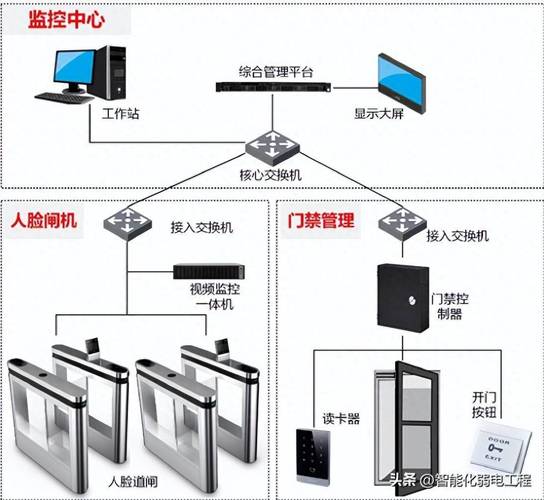

三、系统总体架构

系统采用“云-边-端”三层架构：

1. 感知层（端）：人脸识别一体机、读卡器、车牌识别相机、道闸、地感线圈、雷达、可视对讲等。
2. 网络层（边）：接入交换机、光纤收发器、边缘计算网关，负责数据汇聚与本地联动。
3. 平台层（云）：综合管理服务器、数据库、发卡授权中心、移动端APP/小程序、第三方接口。

平台层通过TCP/IP协议与各边缘节点通信，支持Modbus、Wiegand、ONVIF、GA/T 1400等标准协议。

四、门禁管理子系统设计

4.1 人员通道管理

• 设备选型：人脸识别测温一体机（支持口罩识别）、IC/CPU卡读卡器、二维码扫描器、速通闸/摆闸/翼闸。
• 验证方式：人脸+卡、人脸+密码、纯人脸、纯卡、二维码、指纹（可选），支持组合认证。
• 通行逻辑：进门需验证，出门可选红外感应或按钮开门；防止尾随采用红外对射+逻辑判断。
• 消防联动：接收到火警信号时，所有闸机自动常开，保障疏散。

4.2 门禁点设置

• 园区主入口、办公楼大堂、各楼层电梯厅、重要机房、财务室、实验室。
• 每点配置读卡器、门磁、电锁、出门按钮、紧急破玻按钮。

4.3 访客管理

• 访客可通过微信公众号、小程序提前预约，上传人脸信息。
• 到达后刷身份证或二维码自助登记，系统自动下发临时权限至对应闸机与电梯。
• 访客凭条二维码可通行指定区域，超时自动失效。

4.4 电梯控制（可选扩展）

• 门禁系统与电梯控制器联动，刷卡/刷脸后自动点亮目的楼层。
• 访客仅可到达被授权楼层，防止无关楼层逗留。

五、车辆管理子系统设计

5.1 出入口设置

• 入口：车牌识别相机、道闸、地感线圈、车辆检测雷达、LED显示屏、语音播报。
• 出口：车牌识别相机、道闸、地感线圈、收费显示屏、对讲分机。
• 标准一进一出配置，可根据车流量扩展为多进多出。

5.2 车牌识别与通行

• 采用高清车牌识别一体机，识别率≥99%，支持蓝牌、黄牌、绿牌、新能源牌。
• 固定车辆：车牌录入白名单，识别后道闸自动抬杆，无需停车。
• 临时车辆：入口取票或扫码，出口扫码支付或ETC无感支付。
• 支持模糊匹配与纠错，防止因污损车牌导致通行失败。

5.3 停车诱导与反向寻车

• 车位引导屏实时显示剩余车位，超声波/视频车位探测器检测占用状态。
• 反向寻车：输入车牌号，系统显示车辆所在区域及路线。
• 可与门禁平台共用地图引擎，实现人车统一导航。

5.4 收费管理

• 支持微信、支付宝、银联、ETC、现金等多种支付方式。
• 费率可按时段、车型、会员等级灵活配置。
• 生成每日/每月收费报表，支持导出与对账。

六、视频监控与联动

• 在门禁点、车场出入口、主要通道安装高清网络摄像机，接入NVR/云存储。
• 门禁事件（刷卡、人脸、报警）自动触发附近摄像机抓拍并录像，保存至少90天。
• 车辆进出时，车牌识别相机与监控相机双重抓拍，防止套牌。
• 支持黑名单报警：门禁黑名单人员或车辆进入时，平台弹窗并联动声光报警。

七、中心管理平台

7.1 核心功能

• 统一授权：一人一档，关联人脸、卡号、车牌、权限组。
• 实时监控：电子地图展示各门禁点、车场状态，可远程开门/开闸。
• 事件中心：记录所有通行、报警、操作日志，支持检索与导出。
• 报表统计：人员进出统计、车流量统计、收费统计、访客统计。
• 系统运维：设备在线检测、固件升级、参数下发。

7.2 移动端

• 管理员APP：远程开门、查看报警、审批访客、查询报表。
• 用户APP/小程序：预约访客、查询停车记录、缴费、寻车。

八、网络与布线要求

• 门禁控制器与读卡器之间采用RVVP 2×1.0屏蔽线，距离≤100m。
• 控制器至交换机采用超五类/六类网线，距离≤100m；超过时用光纤收发器。
• 道闸与相机之间采用RS485或网线，需做好防雷接地。
• 所有室外设备加装防雷器，电源采用UPS集中供电，续航≥2小时。

九、施工与验收

• 按图施工，线缆标签清晰，设备安装牢固。
• 逐点调试：读卡距离、人脸识别角度、车牌识别率、道闸起落速度。
• 验收标准：通行成功率≥99.5%，识别时间≤0.5s，闸机响应≤0.3s。
• 提供竣工图纸、操作手册、培训视频及一年免费维保。

十、

本方案将弱电门禁与车辆管理深度融合，形成一套可落地、可扩展、易维护的智慧通行系统。既能满足当前园区安全与效率需求，又为未来接入AI行为分析、数字孪生等应用奠定基础。建议根据实际项目规模分阶段实施：先门禁与车场基础功能，再逐步扩展访客、梯控、诱导及移动端，最终实现全场景无感通行。
